国産の射出成形シミュレーション
TIMONシリーズは、東レエンジニアリングDソリューションズ株式会社が開発した樹脂流動解析パッケージソフトウェアです。
樹脂成形シミュレーションは、製品形状、金型、成形条件の十分な検討と最適化をし、開発期間を短縮して、スムーズな量産立ち上げを実現します。
3D TIMONはXTIMONに大規模バージョンアップし、圧倒的な精度向上、操作性が向上しました。
・成形トライでウェルドラインやヒケ、反りなどの不良が発生し、対策のため、製品形状・金型修正を繰り返し、開発期間とコストが増大してしまう。
・樹脂流動解析業務が属人化し、技能伝承が進んでいない。
・解析で成形不良を予測し、対策を製品・金型設計に反映することで、開発期間とコストの低減を可能とします。
・ソフトウェア活用により、技能の蓄積と属人化の解消を実現します。
自動車
電機 精密
成形メーカ
金型メーカ
材料メーカ
日本国内で開発された射出成形シミュレーション
35年以上の開発実績があり、お客様の製品開発を支援することで生まれた射出成形シミュレーション。
多様な製品形状をフル３D解析が可能
ボクセルメッシュ、テトラメッシュ、高精度なBLM(境界層メッシュ)の中から最適なメッシュを選択
特殊な素材の反りに特化した高精度ソルバー
タルク入りPP用のAWARPソルバー、LCP材の超薄肉部品用のSuperThinソルバーを用意
最適設計を支援するAMDESS for XTIMON
板厚 / リブ高さや、ゲート / ランナ、成形条件をまとめて最適化が可能
最新のAI技術を用いて解析精度向上、効率化
解析結果データを学習モデルとして精度向上、パラメータ最適化、知見の継承を実現
迷わず少ない手数で作業が出来る操作フロー
射出成形シミュレーションを初めて使う、他のソフトウェアを使用されている方でも簡単に操作が可能

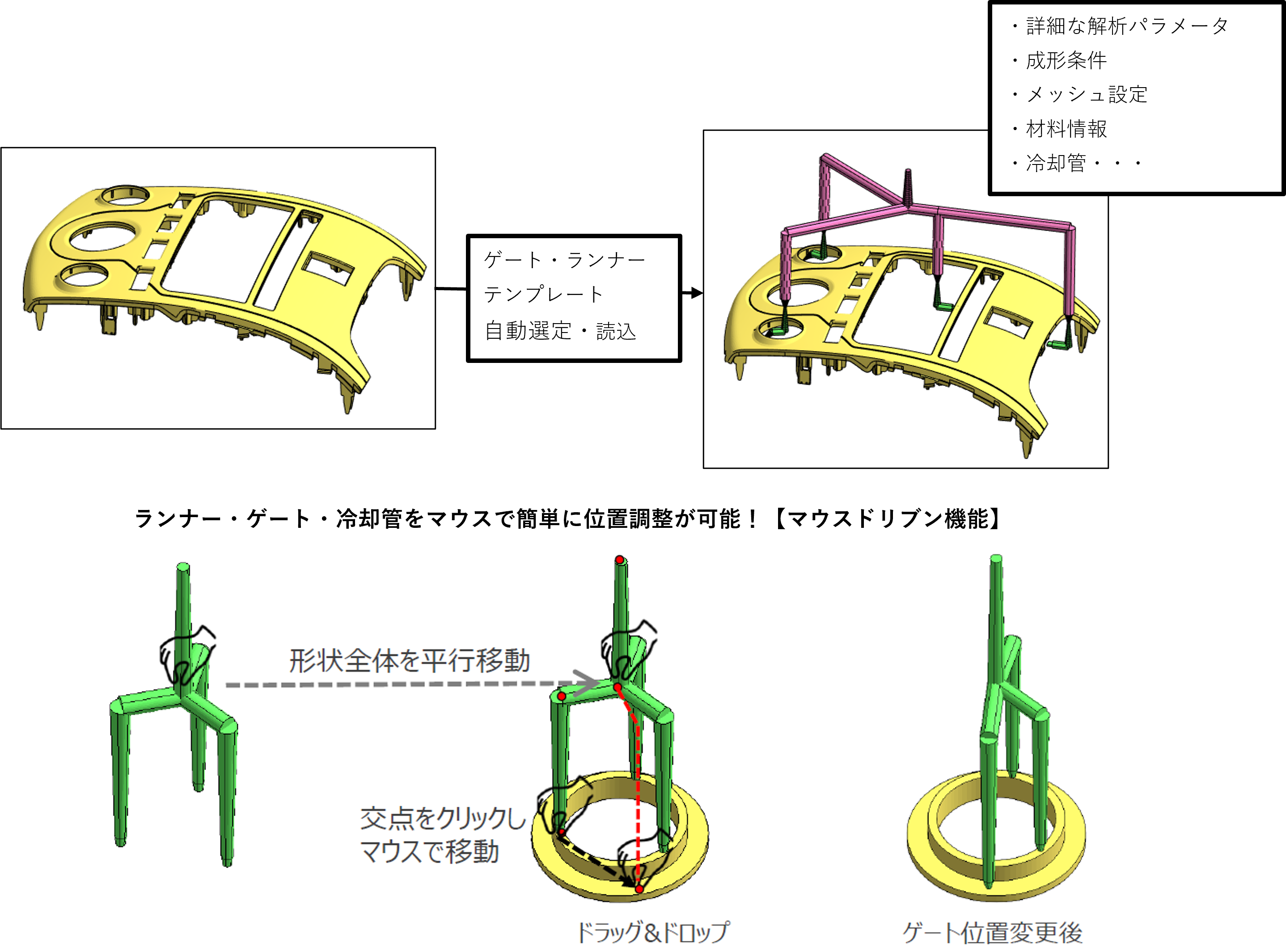

ノウハウを活用できるテンプレート・マウスドリブン
過去の解析条件・モデルを蓄積し活用、熟練技術者のノウハウが詰まった技術伝承が可能

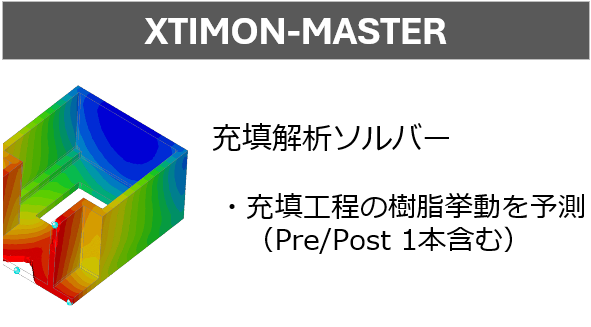

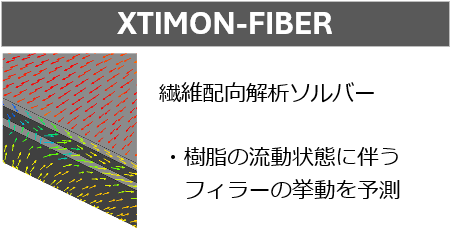

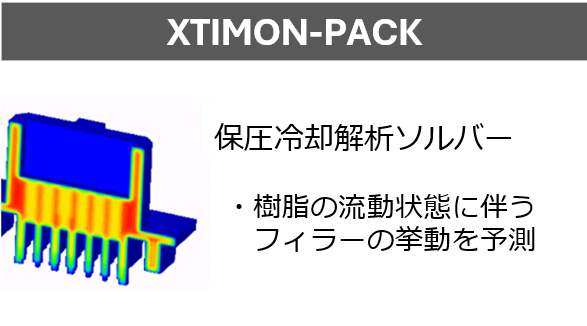

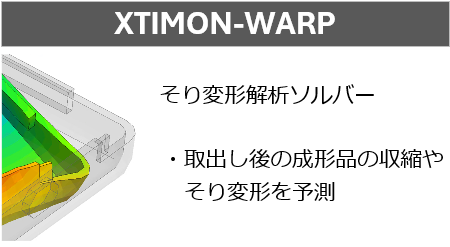

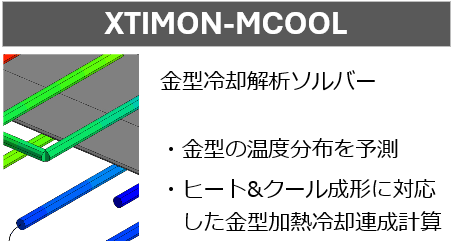

TIMONの標準の解析モジュールは以下のソルバーで構成されます。
これらにより射出成形で発生するショートショット、ウェルドライン、ヒケ、ソリ変形等を解析により予測・対策が可能となります。
拡張モジュールにより、特殊な成形方法や高度な成形現象の予測に対応します。
| 拡張モジュール | 機能 |
|---|---|
| XTIMON-PRESS | 射出圧縮成形。プレス圧縮挙動を考慮した解析 |
| XTIMON-MultiMold | インサート部品や金型入れ子の樹脂圧による変形を予測 多色成形における連続多色成形／複数樹脂間での温度の相互影響を考慮した解析 |
| XTIMON-StructVE | 粘弾性熱変形計算を行いアニール変形／応力緩和を考慮することで反り解析の精度を向上 |
| XTIMON-nStruct | 強度（材料非線形物性）予測機能、安全率予測／S-Sカーブを構築し構造解析へ出力 |
| XTIMON-OPTICS | 残留応力の影響を考慮した複屈折現象を予測 |
| AMDESS for XTIMON | ゲート配置、ウェルド制御、成形条件、リブ等の条件の自動最適化 |
| XTIMON-AWARP | タルク入りPP材の反り解析の精度を向上する結晶性非強化樹脂用解析ソルバー |
| Translator | 成形品の異方性物性を構造解析へマッピング |
| XTIMON-SuperThin | 薄肉のLCP材の反り解析の精度を向上 |
| AI-TIMON | 解析データをAIに学習させ作業効率と解析精度を向上 |
お客様のご要望に合致したソフトウェアモジュールをご提案します。
導入に向けてソフトウェアの機能や使い勝手の検証のお手伝いをします。
操作教育および貴社部品への実務適用を行う技術支援を提供します。
主要な機能についてはメジャーな各社の射出成形ソフトウェアと同等の機能を有します。XTIMONは長年の実績や研究に基づき、ユーザ要望にマッチした機能改善や図っています。特殊素材に対応した反り解析機能やAI連携機能など他社にはない独自の機能などの特徴があります。
3000グレード以上です。樹脂データを作成するための樹脂測定サービスも承ります。
